15种组件、7种逆变器即将展开比拼,芮城领跑基地户外实证测试平台投运
责任编辑:liliuyan 作者:光伏們 2018/1/22 9:18:04 浏览:1986 头条

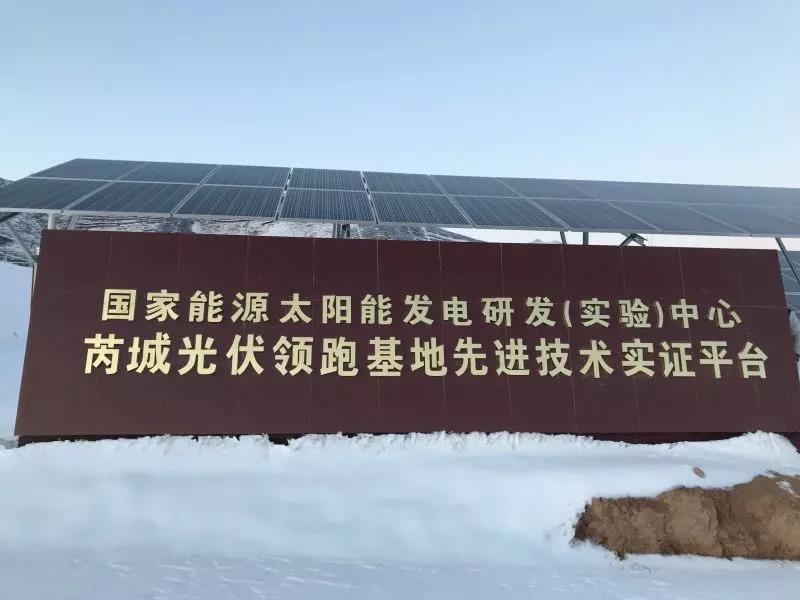

2018年1月19日,我国第二批光伏“领跑者”基地中的首个先进技术户外实证测试平台在“山西芮城县国家生态光伏领跑者示范基地”顺利建成投运,这也是继山西大同首批“领跑者”基地实证平台投运后我国建成的第二个光伏“领跑者”基地先进技术实证测试平台。据悉,此次基地中应用的天合光能、晶澳、晶科、唐山海泰、隆基乐叶、中环、协鑫、东方日升等15种型号的组件以及来自阳光电源、华为、上能和特变、禾望等7种逆变器都将在这个户外实证测试平台上接受专业的第三方检验。该实证测试平台总容量是6.74MW。



组件型号列表:




逆变器型号列表:




该实证平台由国家能源太阳能发电研发(实验)中心负责设计并参与开发、建设与运营,集检测、认证、科研、发电、培训等多功能为一体。平台涵盖光伏组件、光伏逆变器、光伏关键部件、光伏系统效率、光伏并网技术等多个实证测试子系统,平台配置了先进的高精度、智能化测控仪器,可实现所有被测部件的自动在线测试与运行数据分析,平台重点针对光伏“领跑者”先进技术的关键部件与系统进行长期数据采集分析,为我国光伏“领跑者”计划的政策制定和实施,以及基地运行监管、行业技术进步、标准体系完善等提供强大的技术支撑手段。




据中国电科院该实证平台相关人士介绍,芮城光伏“领跑者”实证平台分为五个区域:光伏组件衰减率实证监测系统、光伏逆变器运行性能实证监测系统、光伏发电单元运行性能实证监测系统、光伏组串一致性实证监测系统、气象要素综合监测系统。



1. 光伏组件衰减率实证监测系统

在光伏组件衰减率实证监测区,系统总容量为99.6kw,配置不同倾角光伏支架,针对基地内所有电站不同厂家的不同组件,中国电科院随机抽取8块,装设在5度角、45度角、当地纬度角和最佳倾度角等不同角度的实证区。在组件监测区,所用组件全部从电站业主的光伏阵列上直接抽取出来,在同等条件下进行长期的数据采集与比对。


在对抽取的8块光伏组件进行原始数据标定时,中国电科院采用3A级移动式光伏组件检测车,精度远高于现在常用的便携式测试工具。在实证基地,从现场随机抽检来所有组件,在进行安装和封装之前用这台机器进行原始标定。



光伏组件衰减率实证监测区配置I-V曲线在线监测装置和微型逆变器,针对组件的I-V特性、发电特性和衰减特性进行长期户外监测,后期结合气象和微逆数据,对衰减率、不同组件在低辐照度下等效发电时分布、组件能效比、组件在不同温度和辐照度工作区间的IV特性和温度特性、组件工作温度、各技术组件工作区间与发电性能的关联、各技术组件温度区间分布等进行深入分析。


2. 光伏逆变器运行性能实证监测系统

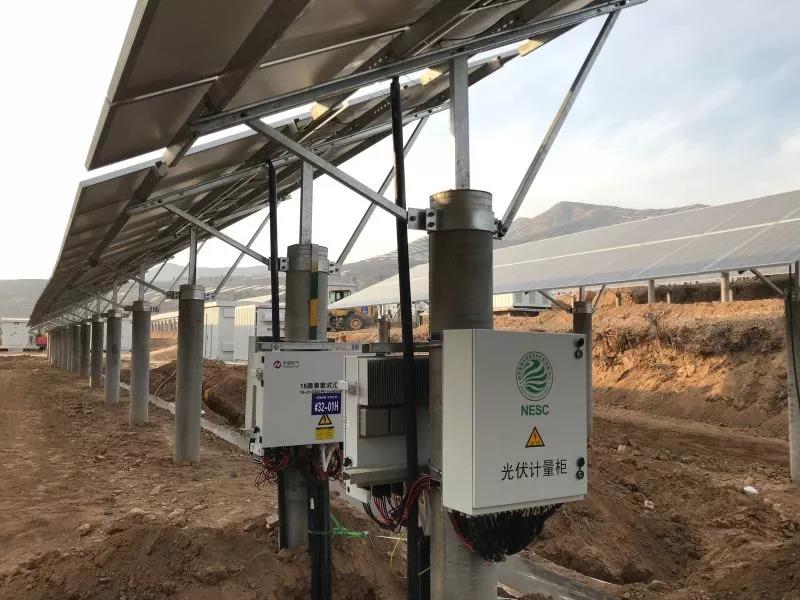

3.44MW光伏逆变器实证监测系统选取基地内全部4种型号组串式逆变器、2种型号集散式逆变器及1种直流1500V逆变器进行长期实证监测。根据逆变器中MPPT模块数量,在各类型光伏逆变器交直流侧加装高精度电能计量柜,通过监测数据对于各种类型逆变器交直流测PR、发电量、可靠性、中国效率、综合效率等指标。将逆变器运行结果上传至芮城光伏信息中心,报送水规院和基地主管部门。其中4种型号组串式逆变器及3个大型逆变器中都具备有同容量不同品牌、同品牌同容量不同技术的逆变器,实现各逆变器之间横向比较。


3. 气象要素综合监测系统

实证平台采用光伏气象信息测试装置,能测试不同倾角下光伏组件表面辐照度,与组件测试区组件安装角度和逆变器效率测试区相配合,为实证平台提供部件性能评估的全部气象要素。此外,还可测试环境温度、风速风向、紫红外辐照量、温湿度等,评价光伏系统效率与环境因素的相关性。


4. 光伏组串一致性实证监测系统

在光伏电站运行过程中,光伏组串输出性能存在失配,导致光伏阵列输出P-V曲线出现多峰情况,造成光伏逆变器MPPT跟踪效率下降。通过对光伏组串一致性进行实证监测,对比组串一致性可评估由组串失配而造成的效率损失,保障光伏电站整体PR效率满足“领跑者”要求。光伏组串一致性实证监测系统在平台内直流1500V逆变器汇流箱处安装组串一致性实证监测设备,配置多通道组串I-V测试仪实现对汇流单元内各组串I-V特性在线测试和记录,结合气象要素综合监测系统的同步气象参数进行分析,可评估各组串的发电能力、发电效率、失配程度等特性,评价光伏发电单元中各组串串并联失配损耗。


5. 光伏发电单元运行性能实证监测系统

实证平台内除传统固定支架发电系统外,还建设了平单轴发电系统及柔性支架发电系统。该部分容量为3.2MW,其中1.6MW是柔性支架测试项目、1.6MW是平单轴支架测试项目,用来跟固定支架系统对比发电性能、经济效益。




平单轴发电系统采用平单轴跟踪支架、双玻组件及半片组件,通过联动控制实现对太阳位置的东西向跟踪,减少驱动电机数目及系统的自耗电。

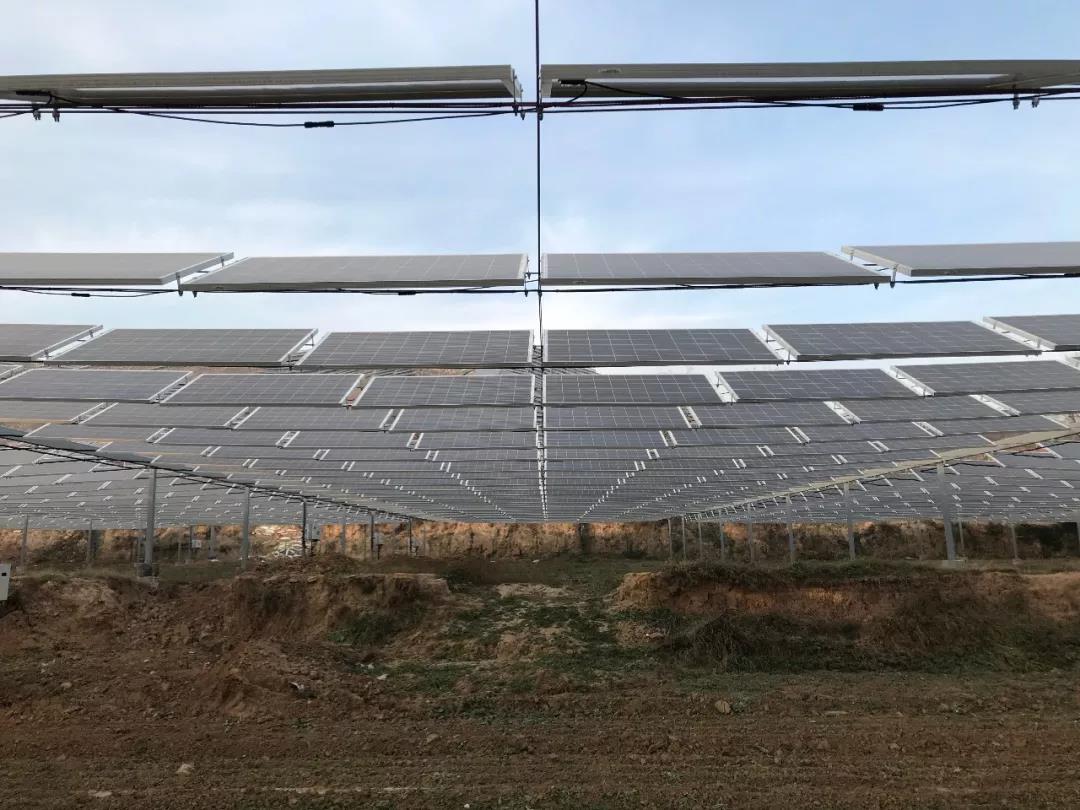

柔性支架发电系统采用柔性支架对光伏组件进行固定,与传统光伏系统相比,降低了光伏支架安装基础成本,更适用于污水处理厂、山地应用、农光应用、林光应用、渔光应用等各种对方阵跨度和安装高度有要求的应用场合。


为对比不同支架对光伏系统发电量影响,在系统内安装光伏发电单元效率监测装置,监测不同系统全效率链运行性能。



芮城光伏“领跑者”先进技术户外实证测试平台定位于六大功能,一、国家光伏相关政策制定的技术支撑平台;二、“领跑者”产品的耐久性与耐候性户外实证测试平台;三、光伏新技术、新模式、新产品的户外公共实验平台;四、光伏标准体系持续完善的技术支撑平台;五、我国光伏人才的户外教育培训平台;六、国际光伏户外实证检测技术的交流平台。




国家能源太阳能发电研发(实验)中心后续将依托我国光伏“领跑者”计划的持续实施,在国家及相关省市各级能源主管部门的关心与指导下,以及基地内光伏电站业主的大力配合下,运用大同、芮城户外实证测试平台的建设运营模式与经验,在各“领跑者”基地内优选技术条件充分、气候资源条件典型的站址,支撑各基地先后建设具有自身特色的先进技术户外实证测试平台,通过全国范围内的平台布点,建设完成国际一流的覆盖我国典型气候及先进技术特点的光伏先进技术户外实证测试平台网络及数据分析系统。
