带你梳理IEC 61730:2016认证要点
责任编辑:liliuyan 作者:德国莱茵光伏在线 2018/5/22 19:12:14 浏览:7969 解读

2016年新版IEC 61215和61730相继推出,分别针对光伏组件性能和安全标准进行了10年来的首次更新。


你知道吗?



IEC 61730的标准的前身正是TÜV莱茵的内部标准。TÜV莱茵专家Guido Volberg也是目前IEC 61730标准修正工作组组长。



虽然新标出台已1年有余,然而各大组件厂商在进行认证的过程中,还是有诸多问题不断咨询TÜV莱茵,今天就利用本文的机会,让我们好好说一说IEC 61730的关键变化点。标准变化很多,不过为了让组件制造商、设计人员能一目了然,明确哪些是重点需要格外留意,本文将所有的更新划分为“一定要掌握”、“重点了解”和“一般了解”这三部分。



注意咯,划重点了!

一定要掌握



IEC 61730-1新版进一步兼容IEC 60664要求,并且引入了大量新概念:



组件组成部分的概念



安装和应用相关的概念(BAPV,      BIPV)



绝缘的概念(基本绝缘、双层绝缘、功能绝缘、加强绝缘、附加绝缘、固体绝缘)



污染等级、漏电起痕指数(CTI)、材料分组(I, II, III)、粘合结构、温度指数、相对耐热指数等



根据老标准要求,1000V系统电压对应组件的爬电距离最小为8.4mm,1500V系统电压对应组件的爬电距离最小为11mm,老标准中爬电距离只与系统电压相关,但是新标准中不仅仅与系统电压相关还与组件的污染等级和材料等级相关。



问题来了,什么是污染等级和材料等级?



材料等级



通过经验和试验发现,绝缘材料具有较高的相对性能,并且根据材料的相对漏电起痕指数(CTI,测试方法参考IEC 60112)也有大致相同的相对排名。

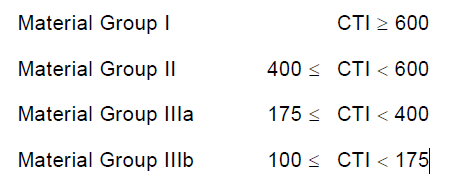

因此,绝缘材料可以根据他们对应的CTI划分为以下四个材料等级(参考IEC 60664-1对材料等级的定义):




污染等级


为了评估组件的爬电距离和电气间隙,标准中定义了在微环境中的4种污染等级 (1, 2, 3, 4 )。根据IEC 60664-1中微环境的定义,组件的污染等级默认是3级。如果光伏组件通过IP55(参考IEC 60529)或者更高的防尘防水等级,污染等级可以被认为是2,一般的光伏组件结构能够满足此要求。在这种情况下,如果想要继续缩小爬电距离的设计,那么需要通过IEC 61730-2中B1测试,将组件的污染等级升级为1级,从而达到爬电距离缩小的目的。



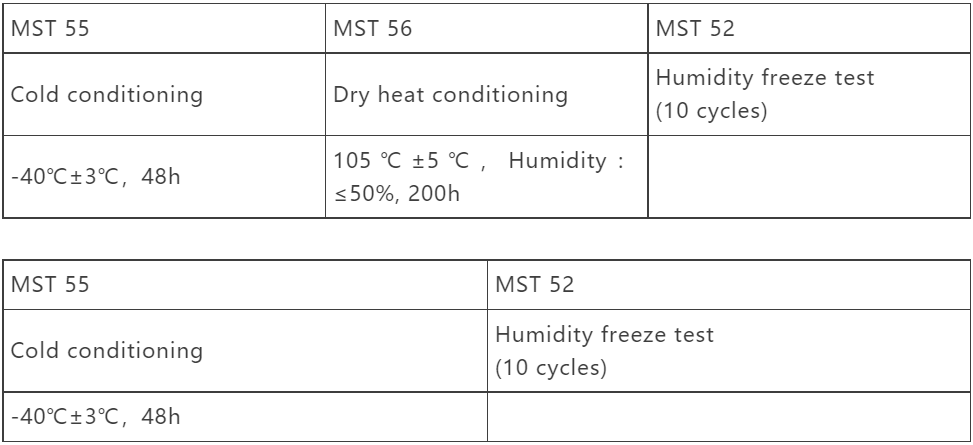

什么是B序列?



B序列测试是新版中新增的测试序列 ,用于考核MST 35 (拉力测试:用于评估粘合结构), MST 36(搭接剪切强度测试,用于评估粘合结构)的初始条件




增加B1序列,特别设计用于验证污染等级1测试,从而可以减少组件的爬电距离。




明确等电位连接接地标识,需要使用下方标识



采用安全等级II (回型标志)以示双重绝缘,以代替老标准中的Application Class A

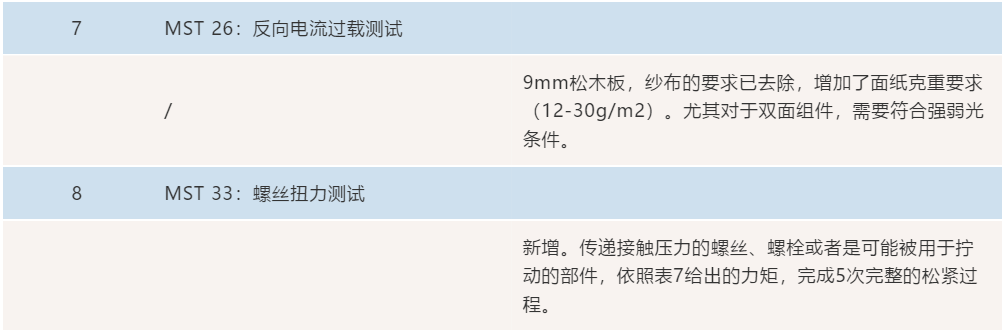

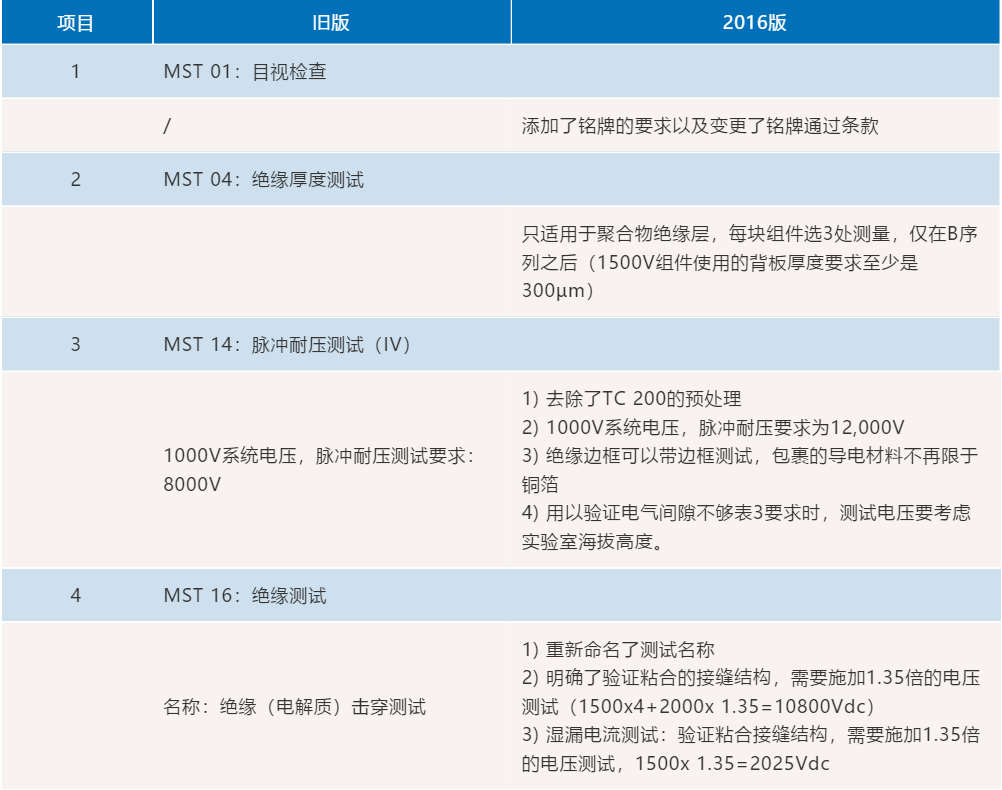

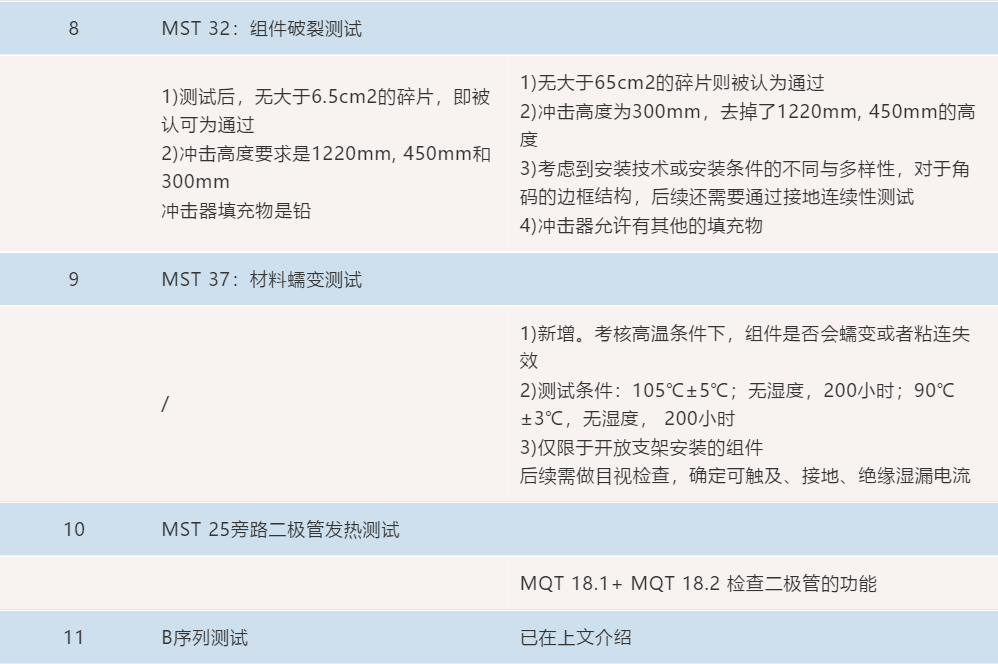

MST(module safety test组件安全测试)变化一览表



首先让我们来了解以下这2条缩写的含义:



MQT:PV  module quality test in accordance with IEC 61215-2

依据IEC 61215-2进行的光伏组件性能测试



MST:PV module safety test in accordance with IEC 61730-2

依据IEC 61730-2进行的光伏组件安全测试



重点了解




一般了解



IEC TC82 WG2春季会议于4月在美国刚刚落下帷幕,TÜV莱茵专家Guido Volberg详细介绍了IEC 61730-2 Amendment 1 ED1。此外,IEC 61730-1修正案CD已于去年12月提交, 截止至2018年4月4日收到评论及意见。IEC 61730-2 修正案CD目前正在WG2各个工作传阅, 收集评论及意见截止至2018年9月。在新版修正案中, High temperature和Open rack将被重新定义, 尤其对于光伏(前)背板的环境老化要求也做出了更改。查看详情,点击这里:


新标准速递:IEC TC82 WG2春季会议最新标准动态



更多有关标准的动态和发展,敬请关注“德国莱茵光伏在线”。



质者

姚源博

TÜV莱茵大中华区太阳能服务助理项目经理
