随着分布式光伏电站如火如荼的进行，从规模到成本，市场对于分布式光伏电站的关注度逐渐升高。那么在分布式光伏电站的建设中，如何更好的把控实施成本，实现效益与质量的双重保障，在第二届光伏电站工程质量与验收研讨会上，十一科技分享了《分布式光伏发电实施成本控制的经验探讨》，就分布式光伏发电项目踏勘、设计、采购与施工各环节如何控制实施成本进行了交流。

1、细致的前期踏勘

1.1 踏勘工作应在项目备案之前，而非在设计阶段

1.2 踏勘工作的几个关键任务

A、了解屋面产权和所有者希望的合作模式

B、收集图纸，核实屋面现状是否与图纸相符，尤其是屋面构筑物、设施情况（影响装机容量），屋面防水、隔热层情况（影响承载力和施工成本）

C、了解接入条件

1.3 踏勘之后的重要工作

A、屋面承载复核，确定可用（包括加固之后可用）的屋面数量、面积

B、估算装机容量

C、确定并网电压等级、并网点的数量和位置

D、项目立项，进入实施阶段

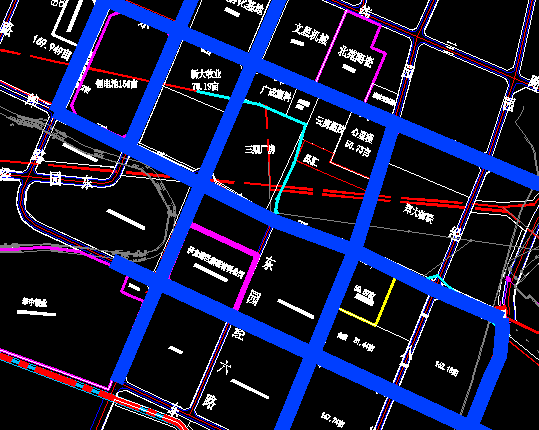

某产业集聚区项目备案5MW，接入方案规划1个10kV并网点，拟用屋面有公租房、办公楼、钢筋混凝土标准厂房和门式钢构厂房等多个类型。

详细踏勘后发现屋面分布在多个区域，部分屋面承载不符要求，部分屋面阴影遮挡严重，实际装机容量仅3.6MW左右，并网点至少需3个。

结果：寻找新的屋面，重新做接入方案

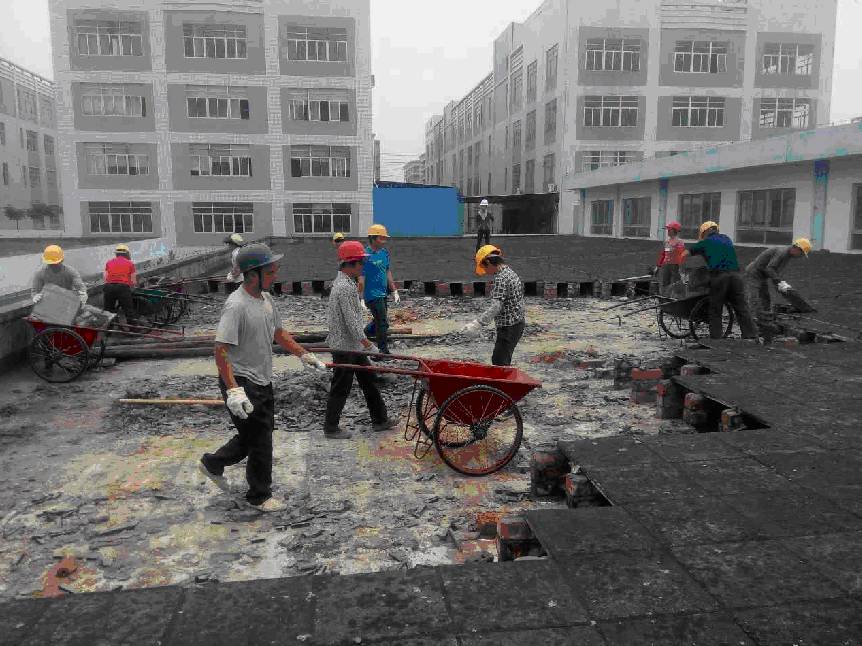

某纺织厂采用老式隔热、防水层做法，组件基础施工时才发现防水老化破损严重，只能拆除后重做防水。

结果：进度延误约一星期，施工成本增加约0.3元/Wp

2、设计方案的比选、优化（建议设计启动后编制设计方案指导书，在满足使用功能和规范要求的前提下，综合考虑施工便捷性和经济成本，确定最优方案）

2.1 组件排布方式

1）一般承载能力在120kg/m2（和倾角、风荷载等有关）以上的混凝土屋面才考虑双排布置，且建议组件采用竖向布置，经测算，与横向布置用钢量少15～30%。

2)承载能力在50kg/m2～120kg/m2的混凝土屋面，当屋面面积较大且较平整时，我们推荐一种支架几乎最省的横排方案，反之仍推荐组件竖排（支架需单独开模且倾角不便调节）。

3）彩钢板屋面，组件一般平铺，横排较竖排组件的安装数量无显著增加，支架用量同样较竖排多，因此也以竖排布置居多。

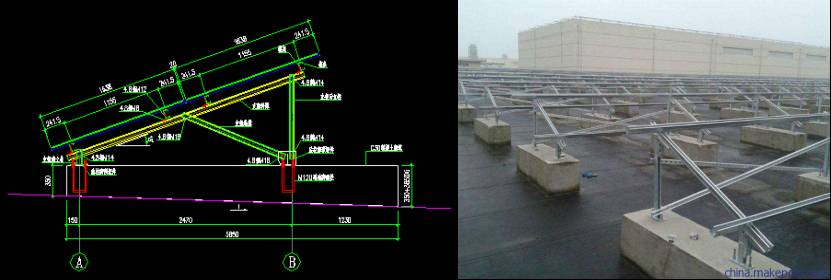

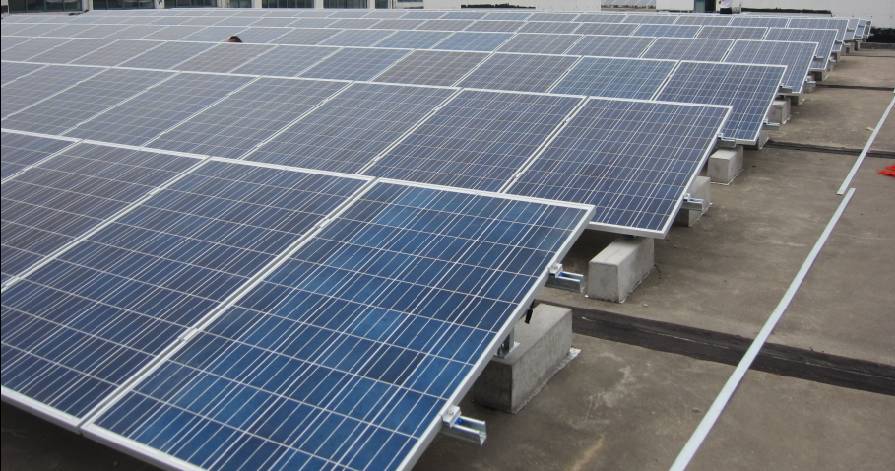

组件排布方式—混凝土屋面竖向双排布置

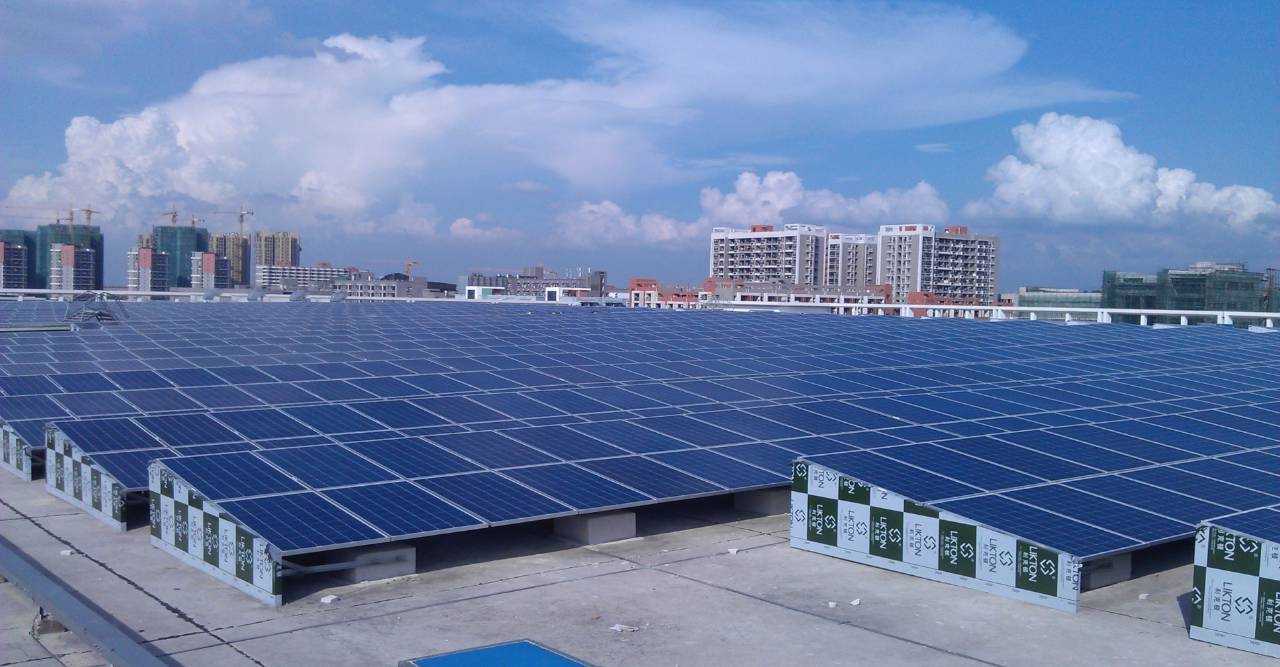

组件排布方式—混凝土屋面横向单排布置

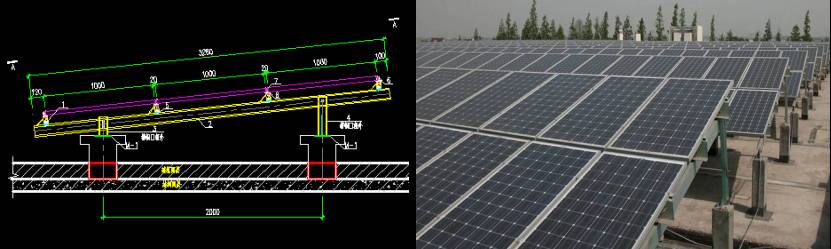

组件排布方式—混凝土屋面竖向单排布置

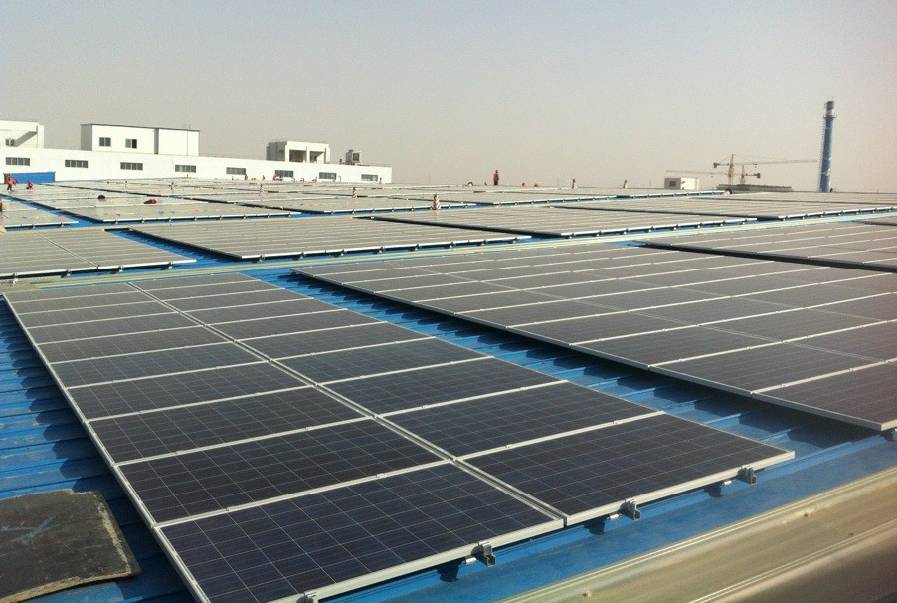

组件排布方式—彩钢板屋面竖向布置

2.2 支架、基础方案选择（根据组件排布方案，结构进行准确的荷载取值和计算进行比较，取综合成本较低的方案）

1）混凝土屋面—植筋

建议：植筋造价高、破坏屋面防水层，尽量少用

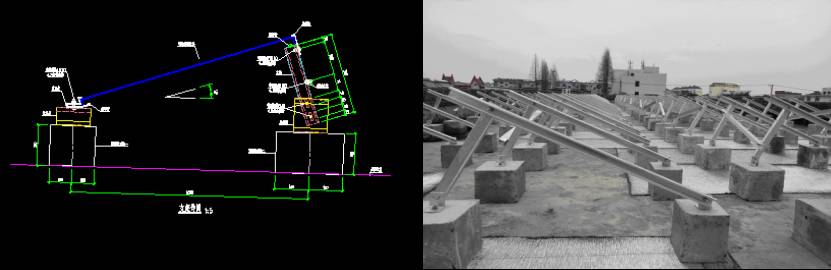

2）混凝土屋面—配重（有条基、独基等多种形式）

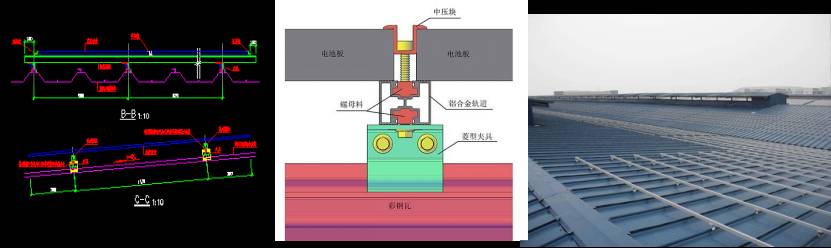

3）彩钢板屋面—夹具式，主要由夹具和导轨构成，是彩钢瓦屋面的主要形式。

4）曲面彩钢屋面—冷粘方式，适用柔性薄膜组件。

5）琉璃瓦屋面—挂钩式，用特制的固定连接件，使得支架与琉璃瓦下的檩条可靠连接。

2.3 屋面加固方案的确定

1）需要加固的一般是钢结构屋面，特别是门式刚架轻型钢结构，根据最新的技术规范GB51022-2015复核，大部分承载都不满足）

2）钢结构厂房屋面的加固方式主要有加大构件截面法和增加支点法。

3）对于网架结构，因其恒载较小，加固难度和工程量较大，建议承载力不足时直接放弃。

4）当钢梁、檩条都需加固时，加固费用约需每平米25元，建议实施前根据现行电价测算一下项目投资收益能否满足。

5）钢结构厂房的加固最好委托专业加固公司实施。

6）加固过程一般需要生产暂停，可能产生赔偿费用。因此已建成并投产的屋顶尽量不考虑加固；对于在建项目，需要项目开发工作更早介入。

2.4 组串式逆变器与集中式逆变器的选择

是否节省成本应综合考虑汇流箱+逆变+箱变+电缆的整体方案变化，还要考虑屋顶的分布、组件的布置。

实例：2016年某EPC项目弃组串式用集中式，完成后与预算比较没有省钱。

原因：厂区空地有限，逆变器不能布置在最省电缆的位置，另外对逆变基础施工、设备搬运和安装等成本预估不足；

建议：大而集中的屋面考虑集中式逆变器，小而零散的屋面尽量组串式

2.5 汇流箱的布置和安装

1）初步选址：对于规则方阵，汇流箱在方阵中间时会使光伏电缆用量最小，但一般该位置不适合汇流箱安装，因此可选择该点垂直的女儿墙或屋脊处，然后比较光伏电缆用量。

2）方案比选：根据初选的多个位置以及箱逆变的位置，同时比较含直流电缆在类的总成本。

建议：由于光伏电缆的安装环境相对统一，直流电缆的路径和敷设条件更复杂，实际操作时在初选位置确定后可根据直流电缆的工程量最小来确定。

2.6 其它方案选择和确定

1）交流电缆和高压电缆的路径及敷设方式：应提前了解厂内原有电气干线敷设方式，尽量利用原有电缆沟或预埋管，如需重新开挖敷设，也应合理规划路径，使道路破除、植被移除工作量最小。

2）开关站：优先选择预制仓

理由：

1、节省了土建工期

2、属于构筑物非建筑物，不需要土地、规划、施工许可、消防等报建手续

3、采购的衔接与配合

3.1 采购工作的特点和困难

1）工期紧张、交货期短

2）场地紧张，没有材料仓库

3）不确定因素多，变更较多

4）交付时间集中，资金紧张

3.2 采购工作的目标

1）控制采购成本

2）保证设备、材料及时供应，避免窝工

2）避免设备材料的大量积压、保管、二次转运

3.3 采购工作的应对措施和方法

1）在初步设计完成前启动

2）采购计划与施工计划紧密衔接，动态修正；施工作业面大时分批采购；在施工区附近租赁仓库或场地

3）详尽的踏勘和方案设计能尽量消除不确定性；及时进行初设评审与电网沟通确认接入有关设备参数；同时要求设计提供完备的设备、材料清单，避免漏项；

4）提前做好资金计划并严格控制；与可靠的供应商合作

4.1 分布式光伏发电施工特点

1）工期紧张

2）外部环境复杂、协调事项多（生产、设施、安保等各部门）

3）作业面广、且可交叉作业

4）设备吊装复杂、成品保护重要

4.2 施工阶段的目标

进度、质量、安全，一个都不能少

4.3 应对措施和解决办法

1）编制缜密的总体进度计划，并分解

2）组建强有力的组织机构，各施其职

3）分解施工工序，集中力量控制关键工序；专业班组做好样板工程，模块化、流水作业；

4）编制脚手架施工、设备吊装、原有屋面及设施保护、半成品和成品保护等各专项施工方案并严格执行

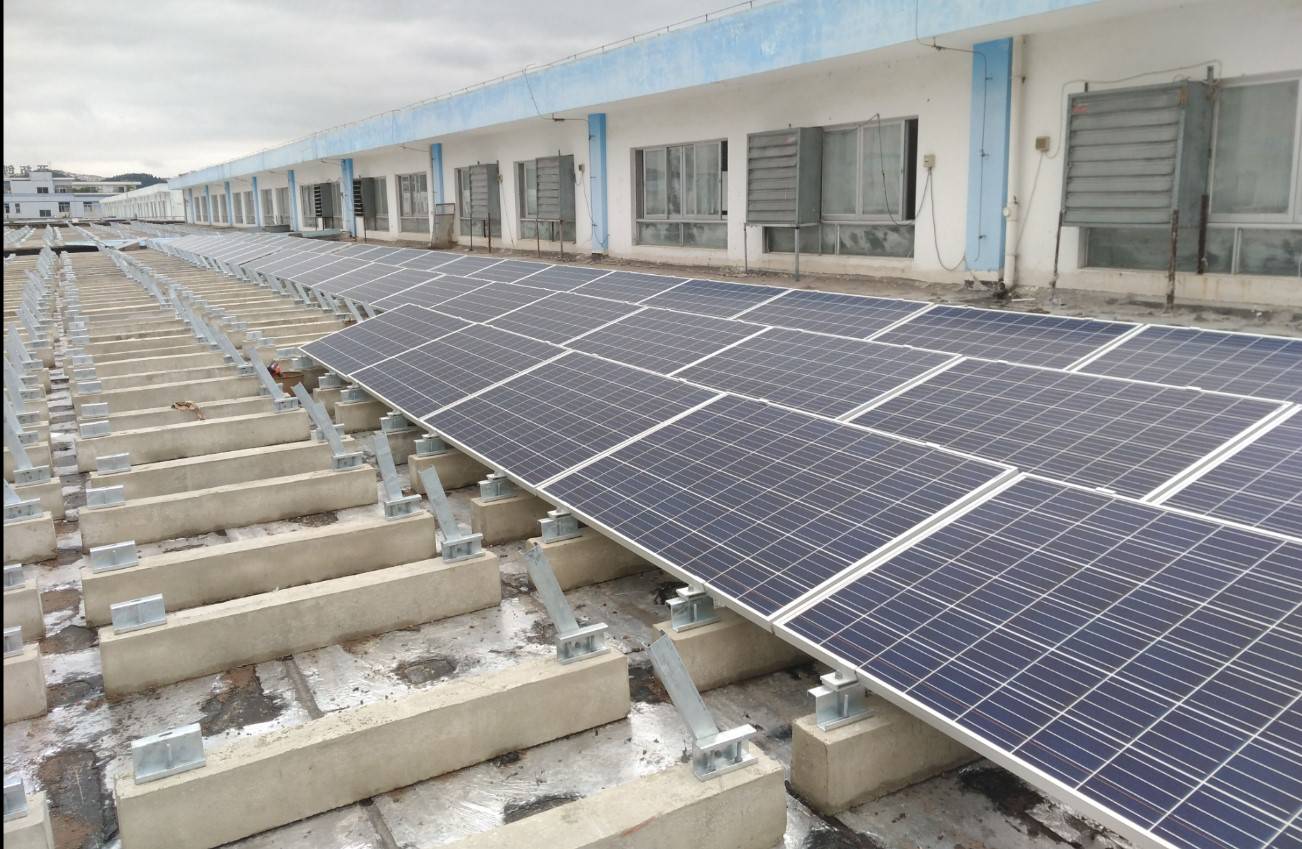

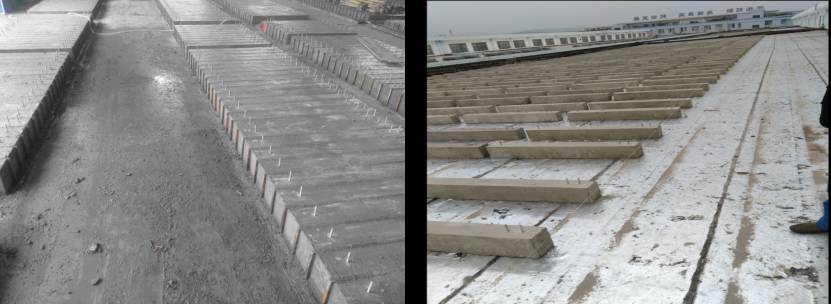

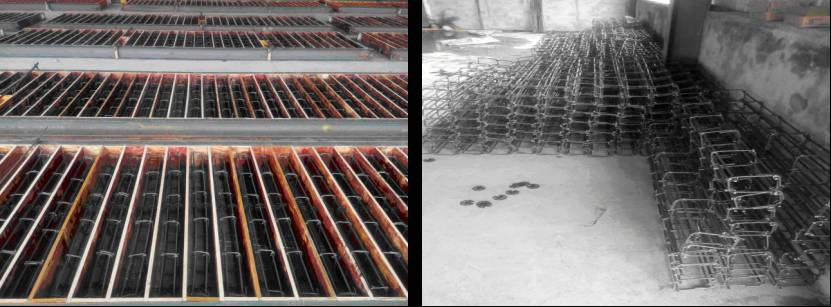

4.4 混凝土屋面基础施工示例（基础施工是关键工序，决定了能否进行后续支架安装，改常用的屋面现浇为统一预制）

效果比较：

1）需要专门场地

2）需要吊装

3）易控制基础质量

4）显著节省工期和人工

5）综合节省成本—在屋面小而零散时更明显

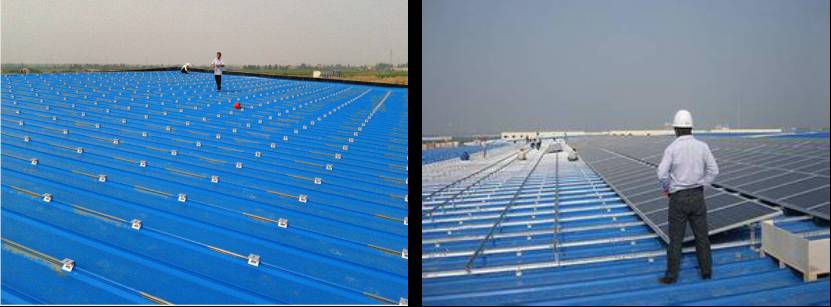

4.5 彩钢板屋面支架、组件安装示例

关键：设立样板、流水作业

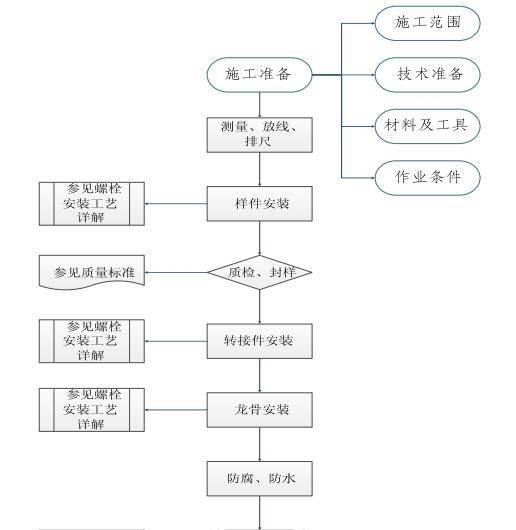

施工工艺
