解密 蜗牛纹
责任编辑：yangxue
作者：PV兔子
2017/8/31 11:31:49
浏览：2798
分享

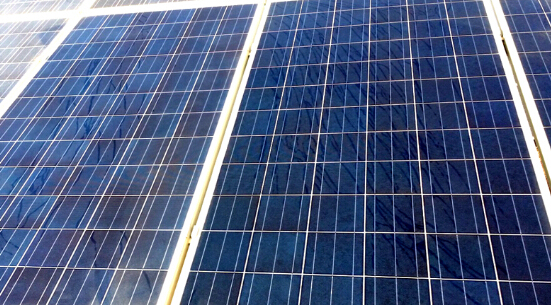

前言：近年来，越来越多的神秘的宽如手指的暗色线条纵横分布在太阳能组件表面，其形状类似蜗牛的爬痕或闪电状，被大家称为“蜗牛纹”或“闪电纹。”这一现象是一种化学反应的结果，其成因和不良影响尚在研究中。本文将针对蜗牛纹的研究结果进行介绍。

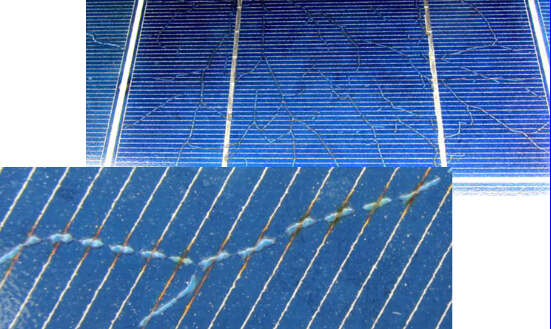

蜗牛纹通常会沿着电池的隐裂出现，因此会另隐裂看起来很显眼。但不是所有出现隐裂的组件都会出现蜗牛纹。根据目前对该问题的了解，受影响的组件性能衰退与蜗牛纹本身关系并不大，反而是与蜗牛纹下面的隐裂关系更大。

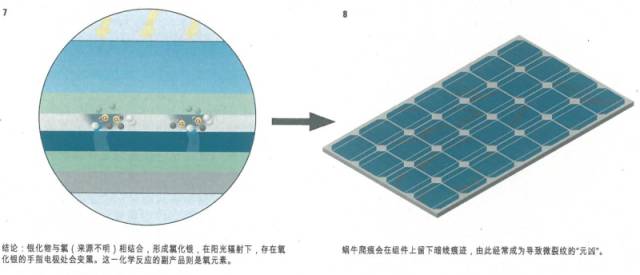

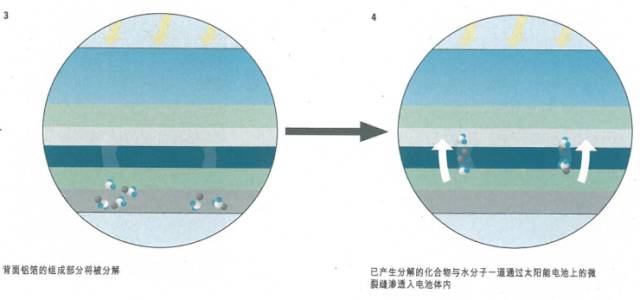

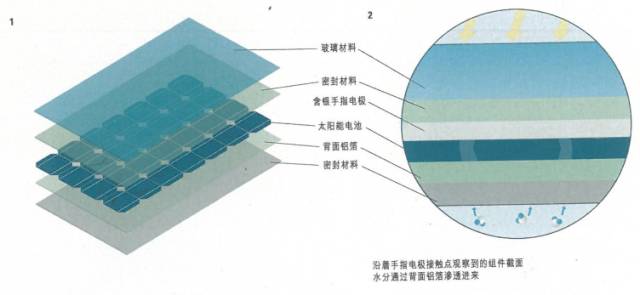

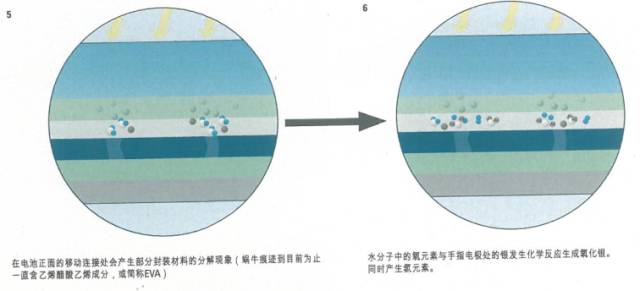

国外有文章指出蜗牛纹的出现与水汽有关，尤其是从背板透过的水汽，通过EVA胶膜后从隐裂处渗过，在电池片表面富集，造成银浆氧化，形成黑色纹路。具体推演请参考如下内容：
基于以上描述，研究人员将隐裂的电池片层压，不用背板封装，将组件放入湿热老化箱中，无法重现蜗牛纹，可见蜗牛纹的出现不仅仅与水汽的单方面作用有关，故而可以推断，其与EVA的关系较大。
结语:蜗牛纹的出现是一个综合的过程，EVA胶膜中的助剂、电池片表面银浆构成、电池片的隐裂以及体系中水份的催化等因素都会对蜗牛纹的形成起促进作用，而蜗牛纹现象的出现也不是必然，而是有它偶然的引发因素，这也解释了同一批次组件中不是所有的组件都必然出现的现象。小编也将跟进针对蜗牛纹的进一步研究结果。
本文由光伏們进行编辑整理，转载请注明出处、作者和本文链接。
了解更多光伏相关欢迎关注光伏們微信号：PV_MEN，如果您有光伏趣闻或光伏相关的稿件可以投稿给我们：edit@pvmen.com
文章评论(0)
登录后发表评论
最新评论
