双面组件使用攻略:这样做让发电量提升30%
责任编辑:liliuyan 作者:昱能科技 2018/4/13 14:28:19 浏览:587 解读

随着光伏产业的不断发展,人们对系统发电量及成本的关注日益加大。各类光伏技术被逐渐应用,其中双面组件首当其冲,成为了近两年光伏产业的关注热点。


什么是双面组件?

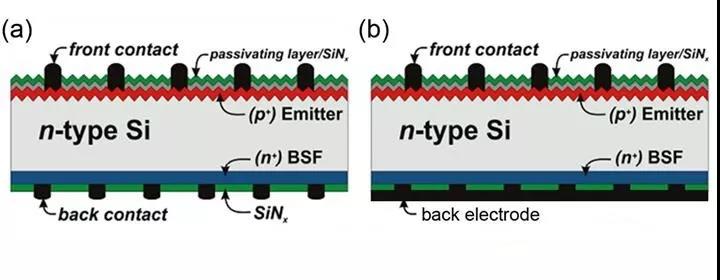

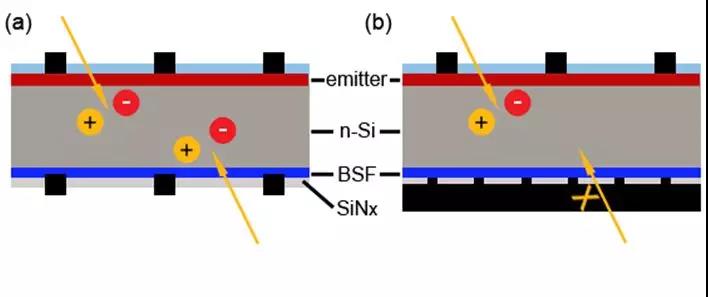

双面光伏电池是一种正面和反面都可以接受光照而产生电流、电压的器件。除了正面接收太阳辐射外,双面组件背面也可以接收来自空气中的散射光、地面的反射光以及每天早晚来自背面的太阳直射光,相比单面电池组件,其总发电量可以得到大幅度的增益。





影响双面组件系统发电量的因素


对于双面组件来说,影响发电量的因素主要包括了:组件正、反面的功率,组件的高度以及方位角、场景反射率、支架结构的设计、使用的逆变器等因素。以上这些因素决定了组件双面接收的光照强度、受到的阴影遮挡、功率输出等。

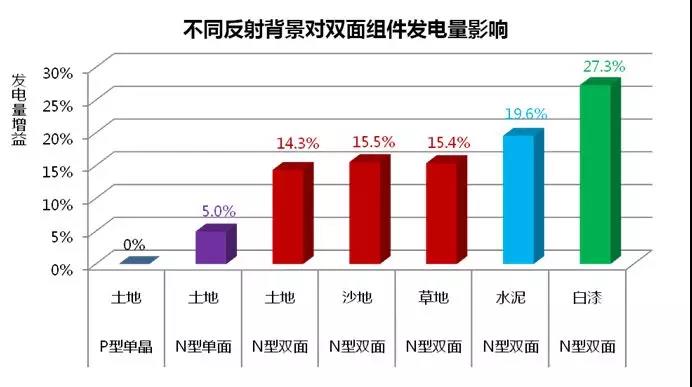

对于不同的地面场景来说,不同的反射率将导致组件背面接受的光照的强度不同,合理选择组件地面场景将会有效提升系统的发电量。换言之,我们需要尽可能保证同一组串,同一MPPT的不同组串地表反射率尽可能相近,否则会造成电压、电流失配损失。

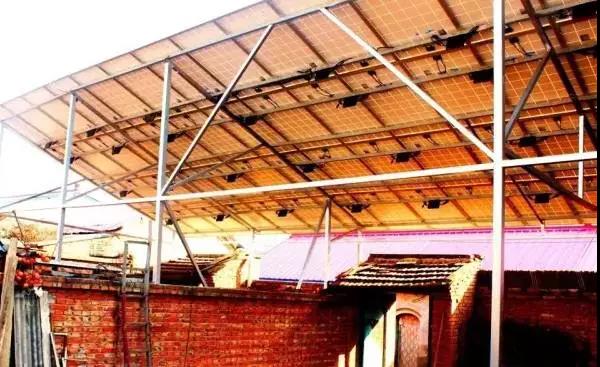

在双面组件的系统中,组件背面也可能会存在遮挡现象,这就要求在系统设计及施工过程中需要注意支架、压块、光伏线缆不能遮挡组件的背面。与正面遮挡效应相似,背面遮挡不仅会影响被遮挡组件,由于失配损失,整个组串的发电量都会受到影响。


为了减少由于各种因素对于双面组件系统中带来的失配问题,业界也展开了激烈的讨论。但是在目前阶段,只有组件级电力电子方案可以实现彻底真正解决串联失配的问题,其中包括了微型逆变器解决方案与功率优化器解决方案。


MPPT是光伏系统核心设备光伏逆变器的主要功能之一,通过不断调整逆变器自身的等效电阻值,影响所跟踪的组件的电压电流值,寻找并保持系统工作在P-V特性曲线的最高功率点。

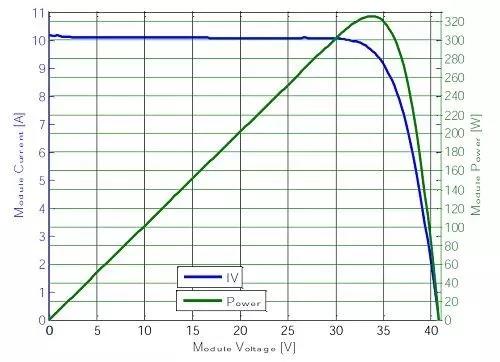

组件P-V特性曲线

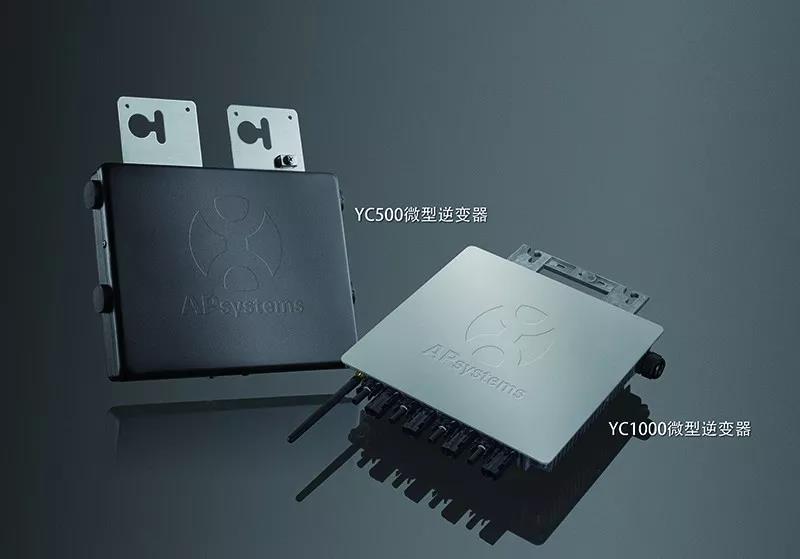

微型逆变器解决方案




在昱能微型逆变器系统中, 每台逆变器都具有独立的MPPT功能,可将每块组件的输出优化在最大功率点附近。面对双面组件系统中常存在的组件失配问题,微逆的使用可以大大削弱短板效应,减少发电量的损失!



微型逆变器光伏系统

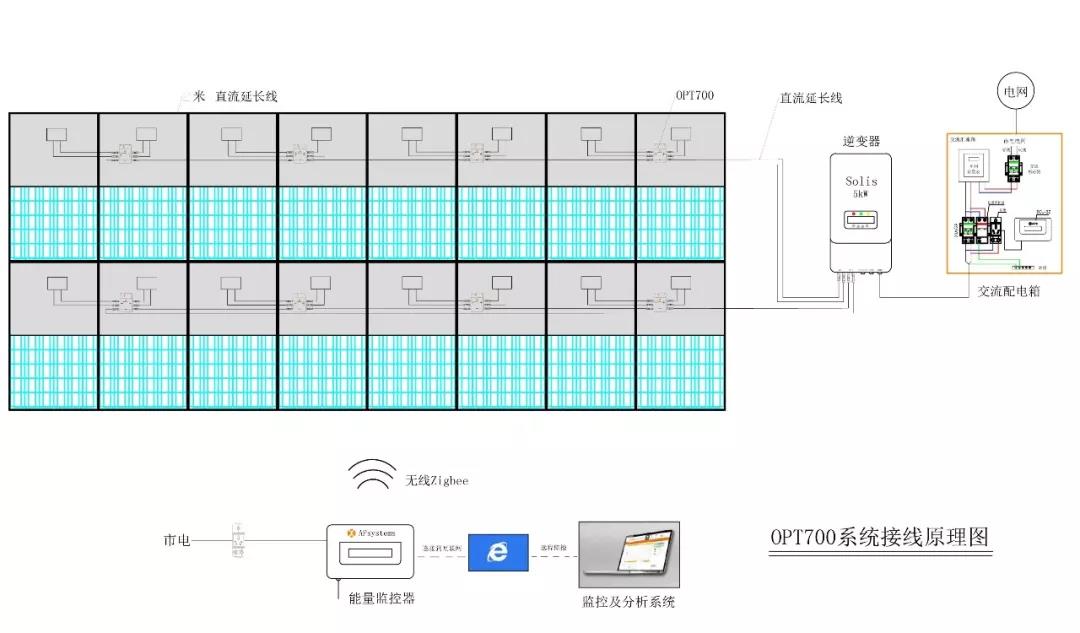

功率优化器解决方案

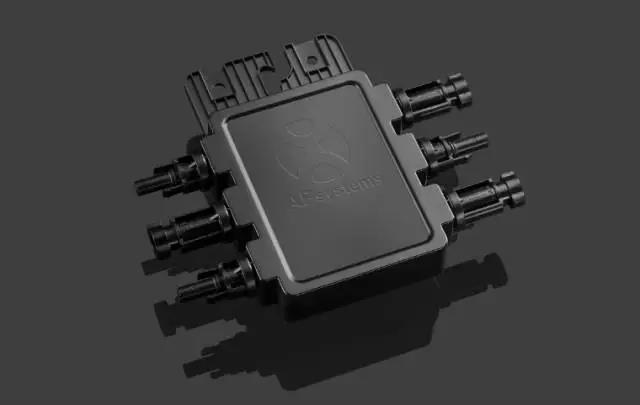

功率优化器是一种直流输入、直流输出的组件级别电力电子设备。优化器可根据串联电路需要,将低电流转化为高电流,最后将各功率优化器的输出端串联并接入汇流箱或逆变器。




在加装了功率优化器的系统中,优化器具有独立MPPT跟踪功能,可以使每块组件独立工作在最大的输出功率点附近,轻松应对双面组件系统中存在的失配问题。




昱能功率优化器可监控并优化每块光伏电池板的电能,即使阵列中任意一块电池板出现失配问题时,其他电池板仍然能输出最大功率,因而能够补偿因失配问题而产生的发电量损失。


综上所述,组件级电力电子技术的应用,可以有效削弱由于组件失配带来的发电量损失,使双面组件充分发挥其多发电的优势,提升系统的综合收益。


*文中部分资料来源于网络
