随着补贴的不断下调，市场对光伏组件转换效率提升的需求进入刚需状态，遂迎来了组件技术的“高效时 代”，双玻/双面组件应运而生。随之而来，围绕其衍生的话题也日渐增加，其中关于双玻/双面的安装固定 方式，引发了业界的讨论。今天，我们就来分别解析传统与创新的双玻/双面组件固定方式，看如何才能有 效实现支架与组件的“双剑合璧”，最大化实现发电量增益。
一、传统双玻组件固定方式
双玻组件是由两片玻璃与电池所组成的光伏组件。由于双面都是玻璃，所以透光性好。就目前市场而言， 双玻/双面组件常规采用以下 2 种固定方式：

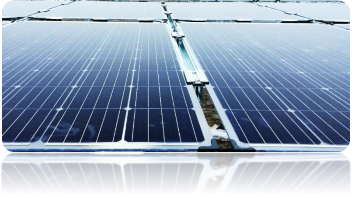

第一种固定方式：铝合金压块+EPDM 橡胶（双面双玻组件）
根据整理行业内多个实际项目，总结可能存在以下 2 个风险：
风险 1：压块安装中存在施工困难，长期安全隐患较大，橡胶条耐久性问题等；

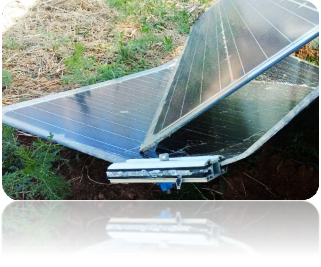

风险 2：大风下压块部位与组件撕裂
第二种固定方式：组件背部挂钩（常规双玻组件）
存在风险：背部挂钩式安装不便，并且不适于双面组件（背部有直接遮挡，如上图所示）。
二、中信博新能源创新型固定方式
针对以上各种实际存在的安装不便、不能最大化利用组件背面发电等问题，中信博新能源独立研发了可应用于双玻及双面的专利四点/六点安装的安装方式。
（1）设计原理与成本优势

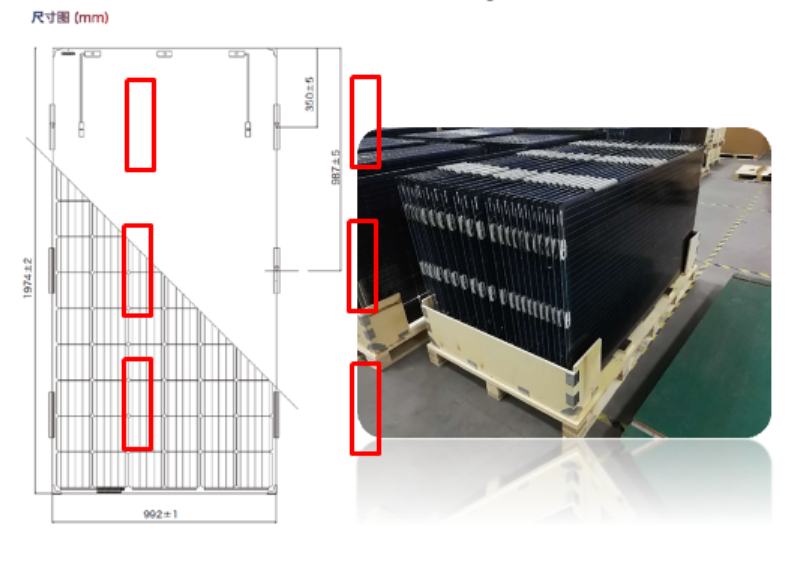

本文以六点安装为示意，红框内为铝块，如下左图所示：新设计组件安装方式是在常规组件安装压块 的位置取消外置压块，直接利用 6 或 4 个铝块，用传统铝合金边框组件的加工工艺，组件在生产出库 前直接用胶黏贴在组件长边框的安装位置。如此以来，通过调整组件背部檩条、主梁的固定方式及相 对位置，可以最大程度实现组件背面无遮挡，将双面组件的增效达到最大值,并且可靠性高，可实现节 省 0.1 元/W 边框成本。不仅如此，因为压块在工厂进行预安装（见图右），使得电站现场安装组件快 速便捷，降低项目人工成本。
（2）结构原理与安装优势

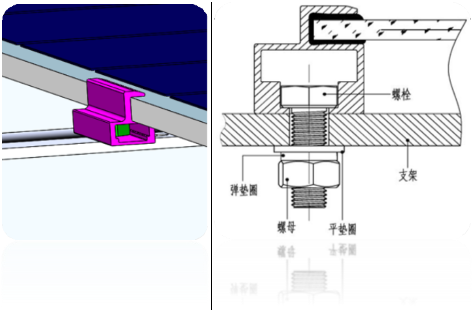

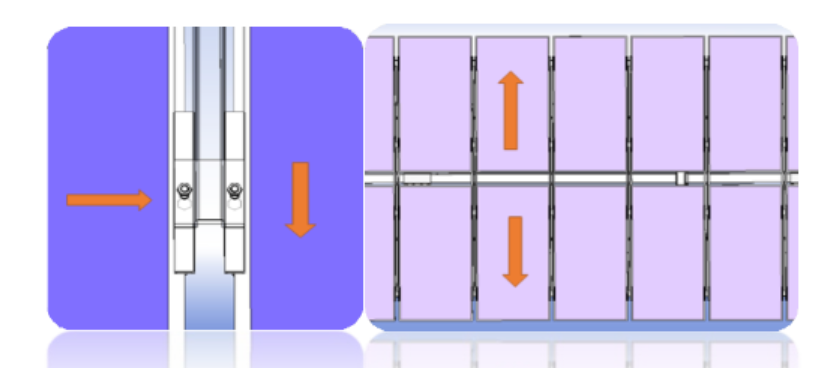

专利四点/六点安装的安装方式是采用螺栓与组件安装夹块连接，组件位置在檩条宽度之外，设定组件高度略高于檩条（见图 a 和图 b）。夹块底部采用六角型快速安装槽口，安装时将六角螺栓头放入压块槽口， 滑动螺栓进入压块内腔后会滑动到指定位置（见图 c 和图 d）。由于内腔尺寸相对约束，这样在安装时只 需要单侧使用扳手紧固，即可完成对组件的安装，相对传统压块安装更加便捷。
图 a 图 b
图c 图d
（3）组件安装原理与优势

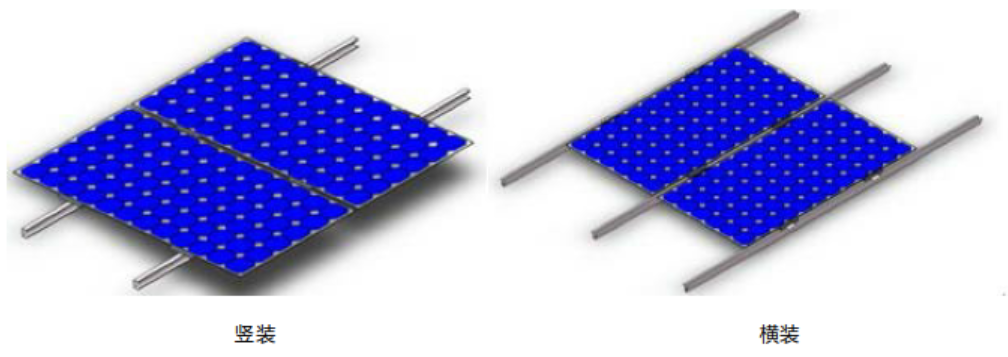

根据项目实际需求，可采用横放和竖放两种安装方式，在满足标准双玻组件的安装方式外可以兼容双面组件的背面采光设计要求，并且所有粘结工作在组件工厂完成。
目前，中信博研发的专利四点/六点安装的安装方式和双玻/双面组件的组合方式吸引了诸多项目投资者的 咨询。如果您也感兴趣，欢迎来中信博工厂近距离了解。
中信博新能源（Arctech Solar）是一家世界领先的光伏跟踪和固定支架系统制造商和解决方案提供商。经过9年的快速发展，中信博新能源现已在美国、印度、日本、西班牙以及墨西哥等多个国家和地区设立了子公司或服务中心。截止至2017年底，中信博新能源累计安装量已达13.5GW，并在全球近15个国家市场成功安装了近800个项目。凭借在固定支架和跟踪支架领域6GW和4GW的波峰产能（累积10GW波峰产能），如今中信博新能源已成为全球光伏支架领域值得信赖的合作伙伴。
